מדריך לתכנון נכון של מחיצות גבס למשרד

אתם מקיימים שיחת הנהלה בחדר הישיבות ומניחים שלא שומעים אותה בעמדות המוקד, אבל במשרדים רבים בדיוק שם נחשף הכשל ההנדסי הראשון של הפרויקט. מחיצות גבס למשרד הן עמוד השדרה של חלוקת החלל במבנים מסחריים מודרניים. המעבר מבנייה רטובה של בלוקים כבדים לבנייה יבשה ומתועשת מספק רמת דיוק מילימטרית, משקל עצמי נמוך על שלד הבניין וקיצור ניכר בלוח הזמנים. כדי שהביצוע יהיה מדויק, צריך לעמוד בדרישות הטכניות, התקציביות והאקוסטיות של הפרויקט.

במבנה מסחרי מחיצות הפנים הן חלק מרכזי בעבודות גמר מקיפות, כי הקיר מגדיר את המעטפת של כל המערכות. המחיצה מפרידה בין חללי העבודה לחדרי הצוותים ולעמדות ההנהלה, ויוצרת גם תאי שיחות שקטים וחללי שרתים רגישים. כשמתכננים את עבודות הגבס כפעולה הנדסית שלמה ולא כאלתור בשטח, המשרד נשאר יציב ושקט לאורך שנים.

זמן קריאה: 5 דקות

תוכן עניינים

• מהן מחיצות גבס למשרד וכיצד הן משתלבות בפרויקט
• מתי לבחור בקירות גבס ומתי בפתרונות חלוקה מודולריים
• מה משפיע על המחיר של מחיצות גבס למשרד
• ביצוע עבודות גבס במשרד פעיל
• בידוד רעש ופרטיות במחיצות גבס
• מחיצה חד-קרומית מול דו-קרומית
• חומרי בידוד ומניעת גשרי קול
• למה המחיצה צריכה להגיע עד תקרת הבטון
• שילוב תקרה אקוסטית עם מחיצות גבס
• שילוב דלתות, זכוכית ותשתיות במחיצה
• דרישות בטיחות ובקרת אבק
• ניהול פרויקט משרדים מקצה לקצה

מהן מחיצות גבס למשרד וכיצד הן משתלבות בפרויקט?

מחיצת גבס מסחרית היא מערכת מורכבת של מסלולי פח מגולוון, ניצבים אנכיים, חומרי בידוד ייעודיים ולוחות בעלי תכונות מכניות מוגדרות. המערכת מחליפה את הטיח המסורתי ואת הבלוקים, שדורשים זמני ייבוש ממושכים ומעמיסים משקל רב על התקרות. קיר גבס סטנדרטי בעובי עשרה סנטימטרים שוקל כרבע מקיר בלוקים מקביל, וזה משמעותי מאוד בקומות הגבוהות של מגדלים.

אנחנו מתכננים את המחיצות לפי הצרכים התפקודיים של כל אזור עבודה. חדר תקשורת דורש קשיחות ועמידות לאורך זמן, בעוד חדר הנהלה דורש בעיקר פרטיות קולית מקסימלית. תכנון מוקדם מונע קונפליקטים מול מערכות המיזוג והחשמל שנכנסות לעובי הקיר.

מתי לבחור בקירות גבס ומתי בפתרונות חלוקה מודולריים?

ההחלטה בין קירות בנויים למחיצות פריקות נקבעת לפי רמת הפרטיות, דרישות האקוסטיקה, כובד המערכות המוטמעות ומסגרת התקציב. בשיפוץ משרדים קובעים את אופי המחיצות ואת חלוקת השטח לפי תנועת העובדים והפונקציות העסקיות השונות. מחיצות זכוכית מעניקות שקיפות ואור, אבל הן מוגבלות מאוד ביכולת להעביר בתוכן צנרת כבדה או נקודות כוח מרובות.

מחיצות גבס למשרד מעניקות חופש עיצובי מלא, כי אפשר לגמור אותן בשפכטל אמריקאי חלק ובצבע או לחפות אותן בטפטים אקוסטיים ובעץ יוקרתי. לכן במקום שצריך גמישות עיצובית יחד עם בידוד מרבי, הגבס עדיף על אלומיניום מודולרי וגם משתלם יותר.

בסרטון הבא אפשר לראות פרויקט משרדים שביצעה א.א.י הנדסה, הכולל את עבודות הגבס וחלוקת החלל מהשלד ועד שלב הגמר.

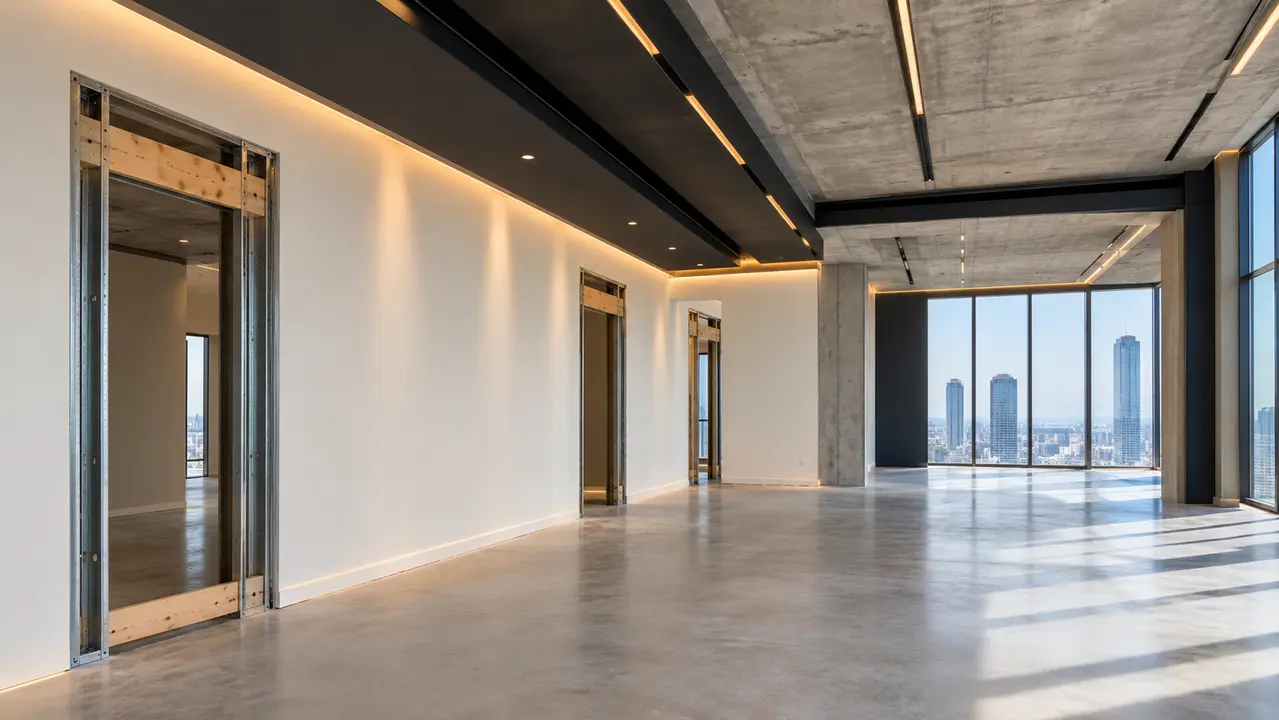

מה משפיע על המחיר של מחיצות גבס למשרד?

תמחור של מחיצות למטר רבוע מושפע מעובי הניצבים, מסוג הלוחות ומשכבות החומר בכל צד של השלד. שימוש בניצבים של שבעים מילימטרים עם לוחות אקוסטיים כפולים מייקר את העלות הישירה, אך חוסך תיקונים אקוסטיים מורכבים לאחר האכלוס. מורכבות התוואי בשטח משפיעה ישירות על קצב ההתקדמות ועל שעות העבודה של הצוותים המבצעים.

תקרה בגובה ארבעה מטרים, מפגשים זוויתיים עם קירות מסך ופתחי בינוי רבים מייקרים את העבודה לעומת מסדרון ישר וסטנדרטי. עלויות נלוות כוללות תוספת קורות עץ או פרופילי ברזל לתליית מסכים וארונות כבדים, עיבוי משקופים לדלתות כבדות ואיטום מסטיק אקוסטי סביב המסלולים. עבודות גבס מקצועיות מתוכננות עם כתב כמויות מדויק שמונע הפתעות בתקציב תוך כדי תנועה.

ביצוע עבודות גבס במשרד פעיל ללא הפרעה לשגרת העבודה

כשעובדים באתר חי צריך להיערך בקפידה כדי לא להפריע לעובדי החברה. בגלל הרעש והאבק, וכדי שהעסק ימשיך לפעול, אזור העבודה מבודד לגמרי משאר הקומה. אנחנו מחלקים את האתר למקטעים סגורים בעזרת מחיצות ניילון אטומות ומערכות לחץ אוויר מתאימות.

עבודות רועשות כמו קידוחים בבטון וחיתוך מסלולי פח מתבצעות בשעות הבוקר המוקדמות או לאחר שעות הפעילות הרגילות. את הלוחות מעלים במעליות המשא, לפי משקלים מוגדרים ובתיאום עם הנהלת המגדל. את הפסולת מפנים מדי יום בשקים אטומים כדי לשמור על ניקיון השטחים הציבוריים.

האם מחיצות גבס למשרד באמת מבודדות רעש ושומרות על פרטיות?

רבים טועים לחשוב שקיר גבס לא מסוגל לחסום רעש בין חדרים סמוכים. בפועל, פיזיקה של מסה-קפיץ-מסה מוכיחה שמערכת רב-שכבתית מתפקדת טוב יותר מקיר בלוקים יצוק בעל עובי זהה. הלוח החיצוני סופג את גלי הקול, חלל האוויר והבידוד הפנימי בולעים את הוויברציות, והלוח הנגדי מונע את פריצת האנרגיה אל החדר הסמוך.

האיטום ההיקפי מתחת למסלולי הרצפה והתקרה הוא הגורם הקריטי ביותר בביצוע המחיצה. מרווח של מילימטר בודד ללא מסטיק אקוסטי עלול להפחית את ביצועי הקיר ביותר מעשרה דציבלים. מחיצות גבס למשרד שמבוצעות לפי הספר שומרות על שקט גם בחדרי שיחות רגישים.

השפעת בידוד פנימי וסוג הלוח על רמת ההנחתה

לוח גבס סטנדרטי אינו מתאים לכל חלל במבנה מסחרי. באזורים שדורשים פרטיות מותקנים לוחות אקוסטיים בעלי צפיפות חומר גבוהה שמספקים בלימה משופרת של תדרים נמוכים. במסדרונות ראשיים מותקנים לוחות בעלי עמידות מכנית גבוהה המונעים שקעים ושברים מחבטות של עגלות וציוד ניוד.

צמר סלעים בצפיפות של ארבעים עד שישים קילוגרם למטר מעוקב ממלא את חלל הניצבים ומונע את תופעת תיבת התהודה. בחירה מדויקת של צמר סיבי זכוכית או צמר סלעים מעלה את ביצועי ההנחתה של המחיצה לערכים גבוהים במיוחד.

ההבדל ההנדסי בין מחיצה חד-קרומית לדו-קרומית בחללי עבודה

מחיצה חד-קרומית כוללת לוח בודד מכל צד של הניצב, בעוד מחיצה דו-קרומית בנויה משני לוחות המוצמדים בכל צד עם הזזת מישקים. הקשיחות המבנית של קיר דו-קרומי גבוהה פי כמה, והתחושה כשנוגעים בו או סוגרים דלת דומה לזו של קיר בנוי יציב. שכבה כפולה מייצרת עמידות מעולה בפני תנודות ומכות יומיומיות.

בחדרי הנהלה, בחדרי ישיבות ובאזורי הדרכה מתקינים לוחות כפולים מכל צד. שכבה שנייה משפרת את מדד הנחתת הקול בשישה עד שמונה דציבלים נוספים ומורגשים. מחיצות גבס למשרד שנבנות בשיטה הזו מסוגלות לשאת משקלים כבדים בבטיחות מרבית.

בחירת חומרי בידוד ומניעת גשרי קול במערכות קיר

גלי קול עוברים במהירות דרך אלמנטים קשיחים, וניצבי הפח משמשים לעיתים קרובות גשר קול שמחבר בין החדרים. כשגל קול פוגע בלוח מצד אחד, הרטט עובר דרך בורג המתכת ישירות לצד השני. כדי לפתור את הבעיה הזו, אנחנו משתמשים בפסי ניתוק אלסטומריים המותקנים לאורך שלד הפח.

במקומות רגישים במיוחד מקימים שלד כפול עם ניתוק פיזי מלא של שני סנטימטרים בין שורות הניצבים. לעולם לא מתקינים קופסאות חשמל ותקשורת גב אל גב באותו חלל ניצב. הסטה של שלושים סנטימטרים לפחות בין שקע לשקע ושימוש במעטפת אקוסטית מונעים פריצת רעש בין החדרים.

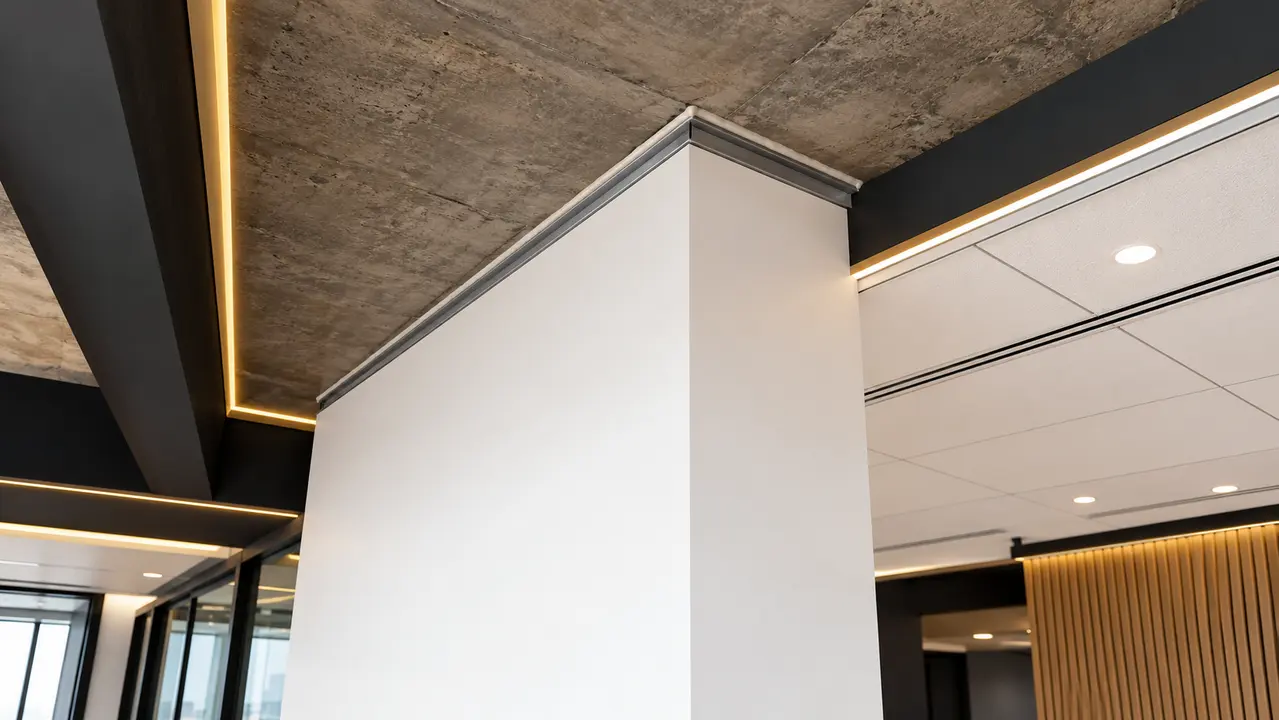

למה המחיצה צריכה להגיע עד תקרת הבטון?

עצירת קיר גבס בגובה התקרה האקוסטית הפריקה היא אחת הטעויות הנפוצות ביותר בשיפוצי משרדים מהירים. כשהקיר מסתיים באריחי התקרה, הרעש מטפס לחלל הפתוח שמעליהם, עוקף את הקיר ויורד ישירות אל החדר הסמוך. תופעה זו מכונה מעקף קול והיא מבטלת לחלוטין את ההשקעה בלוחות כפולים או בדלתות יקרות.

הפתרון ההנדסי הוא לבנות את המחיצה מרצפת הבטון היצוקה ועד תקרת הבטון העליונה. חיבור המחיצה לבטון דורש איטום גמיש וחסין אש שמפצה על תזוזות טבעיות של המבנה. מחיצות גבס למשרד שנבנות מרצפה עד תקרה שומרות על פרטיות בכל חדר דיונים.

איך משלבים תקרה אקוסטית עם מחיצות גבס?

בליעת קול נועדה למנוע הדהוד בתוך החלל עצמו, בעוד בידוד קול מונע מעבר רעש בין חדרים נפרדים. תקרה אקוסטית מודרנית עובדת יחד עם מחיצות הגבס, וביחד הן יוצרות סביבת עבודה נעימה ורגועה. בחללי עבודה פתוחים התקרה סופגת את רעשי הרקע ומאפשרת שיחה שקטה מבלי להפריע לשולחן הסמוך.

המפגש הפיזי בין מסלול הגבס לרשת התקרה דורש תיאום מוקדם כדי למנוע סדקים ורעידות. קירות הגבס מותקנים תחילה, ורק לאחר מכן מותקנים פרופילי הזווית של התקרה בצורה נקייה ומדויקת. שילוב נכון מונע עיוותים אופקיים ברשת האריחים.

תיאום מערכות מעל התקרה ומניעת מעקפי רעש

תעלות מיזוג אוויר, צינורות כיבוי ומגשי כבלים חוצים את קירות הגבס מעל התקרה באופן תדיר. כל פתח שנחתך עבור שרוול אוויר חייב לקבל איטום אקוסטי היקפי בעזרת חומרים צמיגיים מתאימים. מעבר אוויר חופשי דרך פתח המערכות פוגע קשות ברמת הבידוד של החדר.

בתעלות מיזוג משותפות לשני חדרים סמוכים מותקנים משתיקי קול פנימיים למניעת מעבר דיבור. במקומות שבהם הקיר משמש מחיצת אש מותקנים מחסומי עשן תקניים ומערכות תפיחה בחום.

שילוב דלתות ומפתחים במחיצות גבס לעמידות ארוכת טווח

מפתח הדלת הוא הנקודה החלשה ביותר בקיר מבחינה סטטית ומבחינה אקוסטית כאחד. טריקה מתמשכת של דלת משרדית כבדה מייצרת זעזועים שעלולים לפתח סדקים בחיבורי הלוחות סביב המשקוף. כדי להבטיח עמידות לאורך זמן, אנחנו מחזקים את הניצבים הצמודים למשקוף באמצעות פח מעובה או שתילת עץ גושני בתוך הפרופיל.

משקוף מחוזק מעגן את הדלת ביציבות ומונע תזוזות ושקיעות של הכנף לאורך שנות השימוש. דלת אקוסטית עם מילוי פלקסבורד ואטמי גומי כפולים סוגרת את מעבר הרעש, בעזרת סף אקוסטי מתכוונן שיורד לרצפה כשהדלת נסגרת. עבודות גבס איכותיות נמדדות בדיוק המפגש של המשקוף עם הלוח.

שילוב זכוכית ואור טבעי במחיצות גבס

שילוב חלונות זכוכית בתוך מחיצות בנויות מחדיר אור טבעי לעומק המבנה ושומר על תחושת מרחב פתוחה. מחיצה משולבת מעניקה קיר תשתיתי יציב לשקעים ולמסכים לצד פתח שקוף שמחבר את המשרד למסדרון. פתרונות תכנון כוללים חלונות פנימיים בגובה שולחן או פסי תאורה עליונים סמוכים לתקרה.

פרטיות ויזואלית משיגים בעזרת זכוכית חלבית, הדפסות גרפיות ממותגות או זכוכית חכמה שעוברת ממצב שקוף לאטום בלחיצת כפתור. שימוש בפרופילי הלבשה מאלומיניום יוצר חיבור אטום ואלגנטי בין לוח הגבס למסגרת הזכוכית.

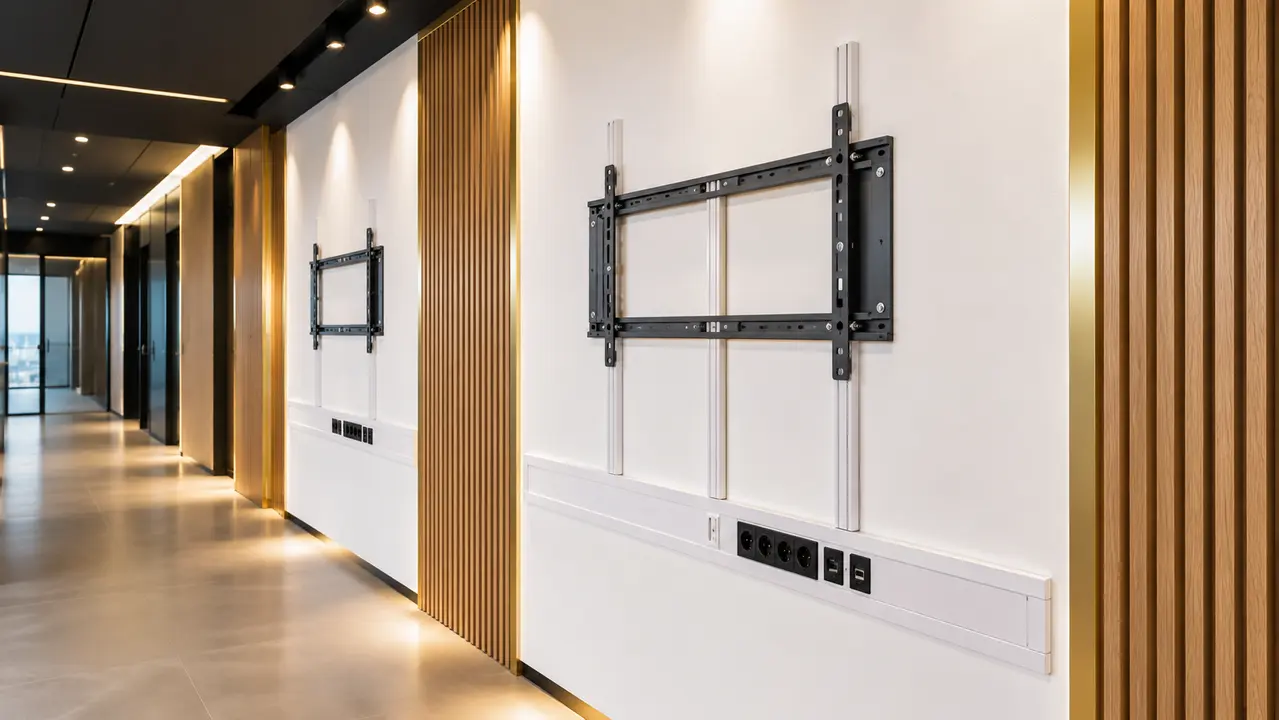

איך מטמיעים חשמל, תקשורת ומערכות משרד בתוך הקיר?

סדר הפעולות בהקמת הקיר קובע אם יהיו ליקויים וטעויות יקרות. בשלב הראשון מקימים את קונסטרוקציית הפח וסוגרים לוחות בצד אחד בלבד של המחיצה. בשלב השני מושחלת צנרת החשמל, מונחים כבלי הרשת ונקבעות קופסאות החיבור למסכים ולתקשורת.

רק לאחר בדיקת כל הצנרות ואישור תוואי התשתיות מניחים את חומר הבידוד וסוגרים את הלוחות בצד הנגדי. חיתוך לוח גבס אחרי הצביעה פוגע בחוזק המבנה וגורם נזק קוסמטי שקשה להסתיר. תכנון מערכות משרד מראש כולל הכנת חיזוקי מתכת לתליית מסכים וזרועות מחשוב כבדות בעמדות העבודה.

אילו דרישות בטיחות ובקרת אבק חלות על עבודות הפנים?

מחיצות פנים במבנים מסחריים כפופות לדרישות מחמירות של עמידות באש להגנה על נתיבי מילוט. באזורים אלה מותקנים לוחות גבס ורודים בעלי תוספי סיבי זכוכית המעכבים את קריסת הקיר בעת שריפה. ממצאי מחקר NIST על עמידות לוחות גבס באש מראים שהמים הכבולים בגבס משתחררים כשהוא נחשף לחום, וכך הם מעכבים את מעבר האש ומספקים הגנה פסיבית.

פתחי מעבר לכבלים ולצנרות נאטמים באמצעות כריות תופחות ומסטיק מעכב בעירה למניעת מעבר עשן רעיל בין קומות ואגפים. את המחיצות מתאמים ישירות מול המתזים והתשתיות של מערכות גילוי וכיבוי אש כדי לשמור על כיסוי מלא של החלל. הנחיות המכון הלאומי לבטיחות וגיהות תעסוקתית NIOSH מדגישות את החשיבות של שאיבת אבק שיוף מקומית ומיסוך פתחי מיזוג למניעת פיזור חלקיקים עדינים בסביבת העבודה.

מה היתרון של א.א.י הנדסה בניהול פרויקטי משרדים מקצה לקצה?

מחיצת גבס לא עומדת בפני עצמה אלא מתחברת למיזוג, לתאורה, לתקרה ולרשת המחשוב. חברת א.א.י הנדסה מנהלת ומבצעת פרויקטים מסחריים משלב השלד ועד מסירת המפתח תחת קורת גג אחת. הידע שצברנו מאז שנת 1996 מאפשר לנו לאתר נקודות תורפה בתכנון מבעוד מועד ולמנוע כשלים אקוסטיים ומבניים.

אנחנו עובדים עם צוותי ביצוע קבועים ומנהלי עבודה מנוסים שמכירים את הסטנדרטים המחמירים ביותר בשוק המסחרי. הליווי שלנו מעניק שקיפות מלאה מול מנהלי הפרויקטים והאדריכלים לאורך כל שלבי ההקמה. המשרד שלכם מקבל בידוד מוכח, עמידה מדויקת בלוחות הזמנים ואחריות הנדסית מלאה שממשיכה גם לאחר האכלוס.

שאלות נפוצות

כמה עולה מטר רבוע של מחיצת גבס במשרד?

המחיר נקבע לפי עובי הניצבים, סוג הלוחות ומספר השכבות בכל צד. מחיצה דו-קרומית עם לוחות אקוסטיים ובידוד צמר סלעים עולה יותר ממחיצה סטנדרטית, אבל חוסכת תיקונים אקוסטיים אחרי האכלוס. תוואי מורכב, תקרות גבוהות ופתחי דלתות רבים מייקרים את העבודה. כדי לדעת את העלות בפועל, כדאי לדרוש כתב כמויות מפורט שמפרט כל רכיב בנפרד.

כמה זמן לוקח להקים מחיצות גבס במשרד?

צוות מיומן מקים עשרות מטרים רבועים ביום, תלוי במורכבות התוואי. לוח הזמנים הכולל כולל גם את התשתיות המושחלות בתוך הקיר ואת השפכטל והצביעה. הבנייה היבשה מקצרת את הפרויקט משמעותית לעומת בנייה רטובה של בלוקים, שדורשת זמני ייבוש ארוכים בין השלבים.

האם קיר גבס עמיד בפני אש?

כן, כאשר בוחרים את הלוחות המתאימים לכל מקום. לוחות גבס ורודים מכילים סיבי זכוכית ומעכבים את קריסת הקיר בשריפה, והמים הכבולים בגבס משתחררים בחום ומאטים את התפשטות האש. בנתיבי מילוט ובקירות מפרידים בין אגפים נדרשים לוחות בדירוג עמידות אש, וכל מעברי הכבלים והצנרת נאטמים בחומרים תופחים שמונעים מעבר עשן.

האם אפשר לבצע את העבודות במשרד פעיל?

כן, בתנאי שאזור העבודה מבודד לחלוטין משאר הקומה בעזרת מחיצות ניילון אטומות. עבודות רועשות מתוכננות לשעות הבוקר המוקדמות או לאחר שעות הפעילות, והפסולת מפונה מדי יום בשקים אטומים. חלוקת האתר למקטעים מאפשרת לעסק להמשיך לפעול במקביל לביצוע.

מחיצות גבס למשרד הן הרבה יותר מלוחות על שלד פח. הביצוע הנכון מתחיל בתכנון התשתיות, ממשיך בבחירה מדויקת של לוחות ובידוד לפי כל אזור עבודה, ומסתיים באיטום היקפי ובחיבור מרצפת הבטון ועד תקרת הבטון. כל אחת מהנקודות האלה נמדדת ביום שבו העסק נכנס למשרד ומגלה שהחדרים שקטים, הקירות יציבים והתקציב עמד במקום.
