המדריך המלא לתכנון תשתיות בית קפה

מכונת קרח הגיעה לאתר ביום שני בבוקר. הריצוף כבר הודבק, הגרניט פורצלן יושב מצוין, הדלפקים בייצור. פתחנו את המפרט של היצרן וגילינו שחיבור המים והניקוז נמצאים בצד ההפוך לחלוטין מזה שבוצע בשטח. שלושה ימי חציבה ברצפה חדשה, תיקון איטום, ריצוף חוזר בלוחות שכבר לא היו במלאי באותה מנת ייצור. זו לא תקלה נדירה. זו התאונה הכי שכיחה שאנחנו רואים בהקמת בתי קפה, והיא מתחילה ונגמרת בתכנון תשתיות בית קפה.

זמן קריאה: 8 דקות

תוכן עניינים

• מה נמצא מתחת לרצפה של בית קפה
• למה חריגות תקציב מתחילות תמיד באותו מקום
• בדיקת היתכנות הנדסית לפני חתימת שכירות
• תוכנית ציוד כעמוד השדרה של הפרויקט
• אינסטלציה, ניקוז ומפריד שומנים
• חשמל וחישוב עומסים לעסק מזון
• תחנת האספרסו, אוורור ושירותים
• סדר הפעולות באתר וצ'ק ליסט לפני סגירת הרצפה
• ארבע הטעויות היקרות ביותר

מה בעצם נמצא מתחת לרצפה של בית קפה

תשתיות בית קפה הן המערך הפיזי וההנדסי שנקבר מתחת לריצוף, מוסתר בתוך הקירות ורץ מעל התקרה האקוסטית. אספקת מים קרים וחמים, קווי שפכים וניקוז, הזנות חשמל מוגברות, תעלות מיזוג ונידוף, ותשתית תקשורת ובקרה לקופות ולמערכות הניהול.

אנחנו נוהגים להסביר ללקוחות שהתשתית היא לא רק "מה שמזרים מים". היא זו שמכתיבה את זרימת העבודה של הבריסטה. איפה הוא עומד, כמה צעדים הוא עושה בין המכונה לכיור, האם הוא מסתובב עם כד חלב מעל שקע חשמל.

ואז מגיעה נקודת האל-חזור. ברגע שיוצקים מדה ומרצפים, המערכת ננעלת. כל שינוי אחריה הוא הרס.

בפרויקט אחד קיבלנו תוכנית עיצוב יפהפייה לעמדת קופה ובר, בלי שרוול חשמל ותקשורת רצפתי ייעודי. התוצאה הייתה תעלות אצבע גלויות שטיפסו על גב הדלפק, פגעו בעיצוב שהלקוח שילם עליו, וחיבור שלא היה יציב לאורך זמן.

בסרטון הבא ניתן לראות דוגמה להקמת סניף בית קפה, כולל שלבי העבודה בשטח לפני הגמר הסופי.

למה חריגות תקציב מתחילות תמיד באותו מקום

שינוי הנדסי מאוחר הוא אף פעם לא עלות בודדת. הוא מפעיל שרשרת. פותחים רצפה, מפרקים תשתית שכבר בוצעה, עוצרים את קבלן הגמרים, מזמינים בחזרה את קבלן האינסטלציה שכבר עבר לאתר אחר.

העלויות שלא מופיעות בהצעת המחיר המקורית הן אלה שכואבות. שכירות שמשולמת על נכס סגור. ימי מסחר שנדחים. עבודות הריסה שמבוצעות פעמיים על אותו מטר מרובע. תשלום נוסף לקבלני משנה שנאלצים לחזור.

הסיבות חוזרות על עצמן. הסתמכות על הערכה במקום על דף מפרט של היצרן. תיאום חלקי בין האדריכל, יועץ המערכות וספק הציוד. חוסר התאמה בין התוכנית לבין מה שהמבנה בכלל מאפשר.

מאז 1996 אנחנו מלווים פרויקטים מסחריים משלב השלד ועד המסירה, וראינו את התרחיש הזה מספיק פעמים כדי לדעת שהוא כמעט תמיד ניתן למניעה בשבועיים של עבודת תכנון נוספת.

בדיקת היתכנות הנדסית לפני שחותמים על שכירות

שאלה שכדאי לשאול לפני החתימה, האם בכלל אפשר להקים כאן בית קפה בעלות שתכננתם.

בדיקת נאותות הנדסית בשלב המשא ומתן היא הכלי הזול ביותר שיש. גובה תקרה נטו קובע אם יש מקום לתעלת נידוף ולמערכת מיזוג מסחרית מעל התקרה. תוואי צנרת הביוב הקיימת קובע איפה אפשר למקם שירותים ומדיח בלי משאבות. מיקום הפירים הטכניים קובע אם אפשר להוציא אוויר החוצה בכלל.

נכס עם תקרה של 2.60 מטר נטו ובלי גישה לפיר משותף עלול להיות זול בשכירות ויקר מאוד בהקמה. את זה מגלים בסיור, לא אחרי החתימה.

אנחנו גם בודקים שעות עבודה מותרות לקבלנים בבניין. בקניון או במגדל משרדים, מגבלת רעש עד 8:00 בבוקר יכולה להאריך לוח זמנים בשבועות.

מה לבקש מבעל הנכס ומחברת הניהול

הרשימה שאנחנו מגיעים איתה לסיור מקדים קצרה וממוקדת.

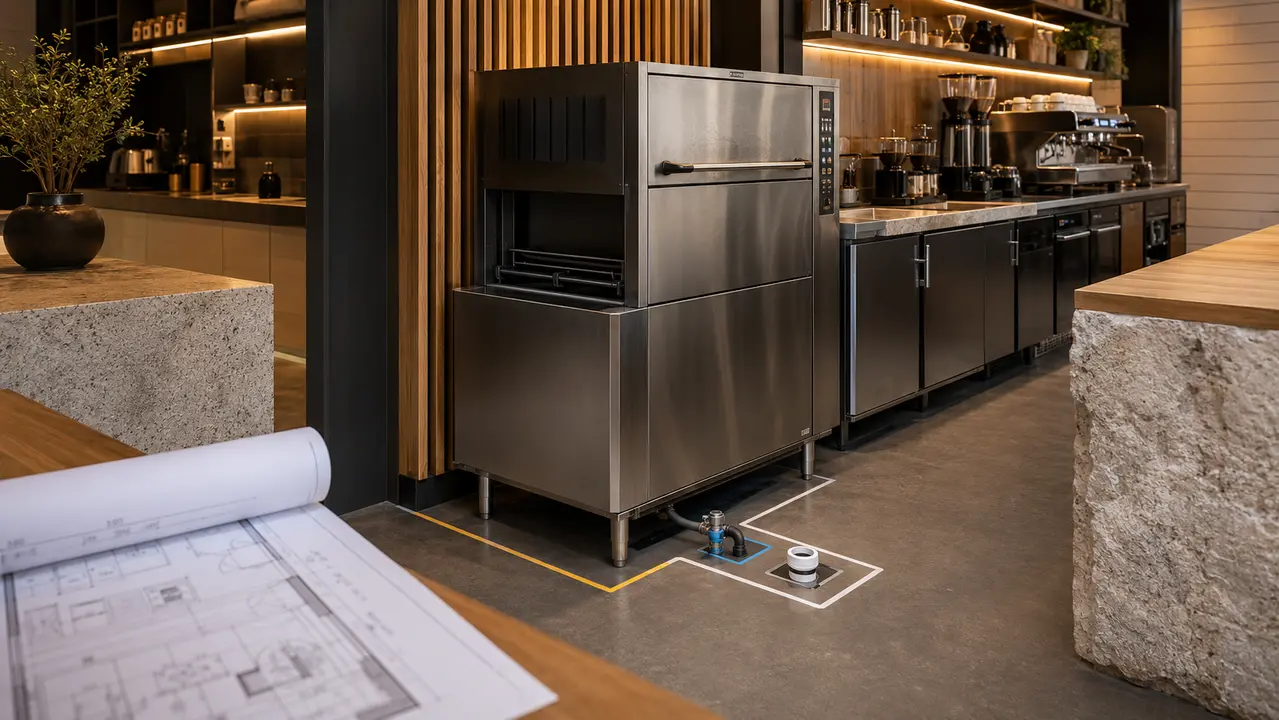

תוכנית ציוד היא עמוד השדרה, לא נספח

תוכנית ציוד היא מסמך הנדסי שמציג כל פריט בבית הקפה במידות מדויקות, כולל כיווני פתיחת דלתות, גובה משטח, ודרישות החיבור של אותו פריט לחשמל, מים וניקוז.

היא חייבת להיות נעולה במאה אחוז לפני שמניחים צינור אחד או מושכים כבל אחד. לא בערך נעולה.

סטייה של חמישה סנטימטרים במיקום מקרר או מדיח מספיקה כדי ששקע כוח ייחסם על ידי גוף הנירוסטה, או שנקודת ניקוז תיפול בדיוק מתחת לרגל של יחידה שלא ניתן להזיז. ראינו את זה קורה עם מדיח מנהרה שהוזמן בגרסה רחבה יותר מזו שתוכננה.

כללי העבודה והדיוק בנעילת מפרטי הציוד בבית קפה זהים לסטנדרטים הנדרשים בתכנון ובביצוע של הקמת מטבחים מקצועיים, שבהם כל נקודת קצה חייבת להתאים במדויק לדרישות הציוד התעשייתי. ספק הציוד, האדריכל והמהנדס המבצע יושבים על אותה תוכנית, ומאשרים אותה יחד.

אינסטלציה: לחץ, ספיקה, וברז ניתוק לכל מכשיר

מערכת המים בבית קפה מתפצלת לשלושה סוגי קווים. מים קרים לצריכה כללית, מים חמים לשטיפה, וקווי הזנה מסוננים ומרוככים למכונת הקפה ולמכונת הקרח.

לחץ וספיקה הם לא פרט טכני שולי. מכונת אספרסו מקצועית ומדיח תעשייתי לא מתפקדים כמו שצריך בלחץ נמוך או לא יציב, והתוצאה היא מיצוי לא עקבי בכוס וכלים שיוצאים לא נקיים.

אנחנו מתקינים ברז ניתוק ייעודי לכל מכשיר בנפרד. זה נשמע פרט קטן בתוכנית אינסטלציה ובפועל זה ההבדל בין החלפת מכונת קרח בשעה לבין סגירת מים לכל בית הקפה באמצע יום עבודה.

וצריך לתכנן חימום מים רציף. דוד תעשייתי או מחמם מים מהיר, כי מדיח שעובד ברצף בשעת עומס מרוקן דוד ביתי תוך רבע שעה.

כמה נקודות מים באמת יש בעמדת בריסטה

הרבה יותר ממה שנראה מבחוץ. מכונת אספרסו עם הזנת מים מסוננים. מתקן שטיפת כדים. ברז שירות. כיור שטיפת ידיים נפרד. מכונת קרח. ומערכת סינון מרכזית, אוסמוזה הפוכה או מרכך, שצריכה מקום נגיש מתחת לדלפק או בחדר שירות סמוך.

תוואי הצנרת מתחת למשטח העבודה צריך להיות מתוכנן, לא מאולתר. הוא צריך להישאר נסתר מהעין ונגיש לטכנאי שיגיע בעוד שנתיים להחליף מסנן. הנחיות ציבוריות לתכנון אינסטלציה בעסקי מזון, כמו אלה שמפרסמת רשות הבריאות של מחוז קינג בנוגע לדרישות אינסטלציה בעסקי מזון, מדגישות בדיוק את העיקרון הזה של הפרדת כיורים ונגישות לתחזוקה.

ניקוז: השיפוע קובע אם יהיו ריחות

טעות שקשה לתקן, קו ניקוז שהונח בשיפוע אפסי מתחת לריצוף. המים לא זורמים, שאריות חלב וקפה מצטברות, ותוך חודשיים יש סתימה וריח.

שיפוע תקני בצנרת ניקוז נע סביב אחוז וחצי עד שני אחוזים. פחות מזה, המים עומדים. שיפוע הפוך, וקיבלתם בריכה קבועה מתחת לרצפה שאין אליה גישה.

סוג הצנרת גם הוא שיקול. מדיח כלים ומכונת קפה פולטים מים ברותחים, וצנרת PVC סטנדרטית עלולה להתעוות לאורך זמן תחת עומס טמפרטורה חוזר. במקומות כאלה אנחנו עובדים עם צנרת שעומדת בטמפרטורות גבוהות.

נושא שכמעט תמיד נשכח, סיפונים שמתייבשים. נקז שלא בשימוש יומיומי מאבד את מחסום המים שלו, וגזי ביוב עולים למעלה. הפתרון הוא מחסום ריח מכני או יבש, ולא הבטחה שמישהו ישפוך שם דלי מים פעם בשבוע.

איפה ממקמים נקזים ותעלות

אזורי החובה הם מאחורי הבר ליד עמדת השטיפה והאספרסו, באזור הדחת הכלים, ברצפת אזור הכנת המזון ובשירותים.

מפריד שומנים: מתי הוא נדרש ואיפה הוא יושב

מפריד שומנים לא נועד להגן על בית הקפה. הוא נועד להגן על הצנרת העירונית. שומן שיוצא חם מהמדיח מתקרר בקו העירוני, מתמצק, ונדבק לדפנות עד שהקו נסתם.

החובה תלויה בהיקף הטיפול במזון בפועל ובדרישות תאגיד המים המקומי ומשרד הבריאות. בית קפה שרק מגיש קפה ומאפים קפואים מחומם הוא לא אותו מקרה כמו בית קפה עם טיגון קל ושטיפת כלים מאסיבית. סוכנות הסביבה האמריקאית מתעדת בהרחבה את ההשפעה של שומנים ושמנים על מערכות ביוב ציבוריות, וזו הסיבה ההנדסית שעומדת מאחורי הדרישה הזו בכל העולם.

ההבחנה המעשית היא בין מפריד תת-קרקעי חיצוני לבין מפריד נקודתי מתחת לכיור. המפריד הפנימי זול ומהיר להתקנה, אבל הנפח שלו קטן, תדירות הפינוי גבוהה, והריח בעת הריקון מורגש בחלל.

ובכל מקרה, תכננו גישה. ראינו מפריד שנקבר מתחת לדק עץ מעוצב, ובכל פינוי היו צריכים לפרק חלק מהמרפסת.

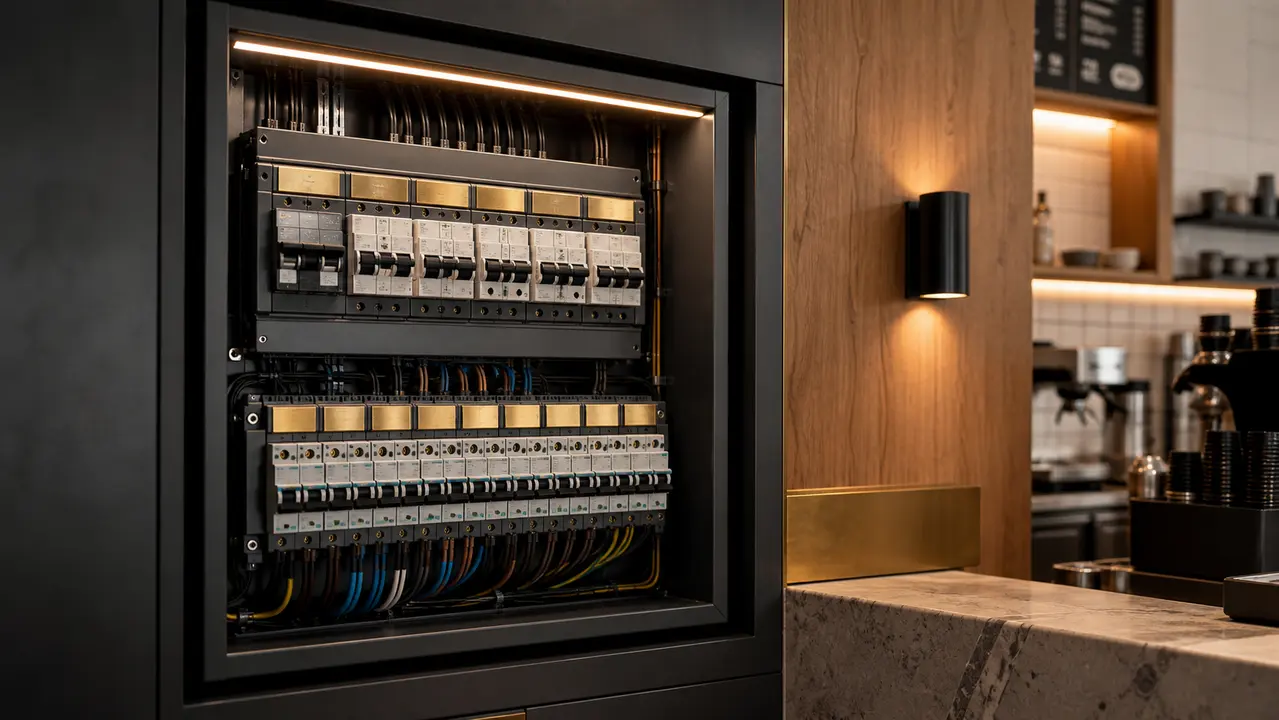

חשמל לעסק מזון: הרבה כוח בשטח קטן

המאפיין הייחודי של רשת חשמל בבית קפה הוא ריכוז של צרכני כוח כבדים בחלל קומפקטי מאוד. מכונת אספרסו שמחממת דוד, מדיח תעשייתי בסוף מחזור, תנור חימום מאפים, ומזגן שנכנס לפעולה. הכל בו-זמנית, בשעת בוקר עמוסה.

התוצאה של תכנון חשמל לעסק שלא לקח את זה בחשבון היא קפיצת לוח באמצע שירות. הקופה נופלת, המקררים נעצרים, והלקוחות הולכים.

הכלל אצלנו פשוט. מעגלי כוח של ציוד כבד מופרדים לחלוטין ממעגלי תאורה, מחשוב, קופות ואודיו. שני עולמות, שני חלקים בלוח.

למערכות הניהול ולקופות אנחנו ממליצים על אל-פסק. לא בגלל הפסקות חשמל, אלא בגלל נפילות מתח רגעיות שמאפסות מחשב קופה באמצע עסקה.

מתי חיבור תלת-פאזי הוא הכרח

רוב מכונות האספרסו המקצועיות בעלות שני ראשים ומעלה, המדיחים התעשייתיים ומערכות המיזוג המסחריות דורשים הזנה תלת-פאזית. זו לא המלצה של היצרן, זו דרישת מפרט.

נכס עם חיבור חד-פאזי בלבד מציב את בעל העסק מול הליך של הגדלת חיבור מול חברת החשמל, שכרוך בעלות ובזמן המתנה שנמדד בשבועות. זו בדיוק הסיבה שהבדיקה הזו נעשית לפני החתימה על השכירות.

חישוב עומסים: מ-3X40 ל-3X80 ולמה

המתודולוגיה לא מסובכת. בונים טבלת צרכנים, רושמים את ההספק של כל פריט בוואט או קילוואט לפי דף המפרט, ומתרגמים לאמפר.

אחר כך מפעילים מקדמי בו-זמניות. לא כל המכשירים עובדים במאה אחוז הספק באותו רגע, ומי שמחבר את כל ההספקים בלי מקדם יגיע לחיבור מנופח ויקר. מצד שני, מי שמוריד יותר מדי יגלה את הטעות בשעת שיא ולא בשעה שלוש בצהריים.

בפועל, בית קפה טיפוסי שאנחנו מקימים זקוק ברוב המקרים לחיבור של 3X63 אמפר לפחות, ולעיתים קרובות 3X80 ומעלה כשיש מיזוג מסחרי ומדיח מנהרה.

ודבר אחרון בלוח, חלוקת פאזות מאוזנת. אין טעם בחיבור גדול אם כל הציוד הכבד תלוי על פאזה אחת.

מפרט ההכנות לתחנת האספרסו

תחנת האספרסו היא הנקודה שבה שלוש מערכות נפגשות בשטח של מטר וחצי. אם אחת מהן לא מדויקת, כל השלוש נכשלות.

אבנית היא הגורם מספר אחת לתקלות במכונות אספרסו. מסנן שעולה כמה מאות שקלים בהכנת התשתית חוסך החלפת דוד שעולה פי כמה, ושבוע בלי מכונה.

אוורור ומיזוג גם בלי מטבח חם

המיתוס שכדאי לנפץ, אין טיגונים, אז לא צריך מערכת נידוף רצינית.

בית קפה מייצר עומסי חום ולחות קיצוניים גם בלי מחבת אחת. קיטור מתמיד ממכונת הקפה, פליטת חום ממדחסי מקררים ומקפיאים שעובדים ברצף, ומדיח כלים שפולט ענן אדים חמים בכל פתיחת דלת.

לזה מתווסף הצורך בהחלפות אוויר צח באזור הישיבה. חלל צפוף עם עשרות אנשים ומכונה שמייצרת קיטור הופך תוך שעה ללא נעים, וזה משפיע ישירות על משך השהייה של הלקוח.

אנחנו מתכננים יניקה נקודתית מעל אזור המדיח ומעל תנור המאפים והטוסטים. עקרונות התכנון של מערכות נידוף מסחריות בענף המזון מתועדים היטב במסמכי הנדסה מקצועיים, ובהם מדריך התכנון של ASHRAE ו-PNNL לאוורור מטבחים מסחריים, שמסביר את הקשר בין סוג המכסה, גובה ההתקנה וספיקת היניקה הנדרשת.

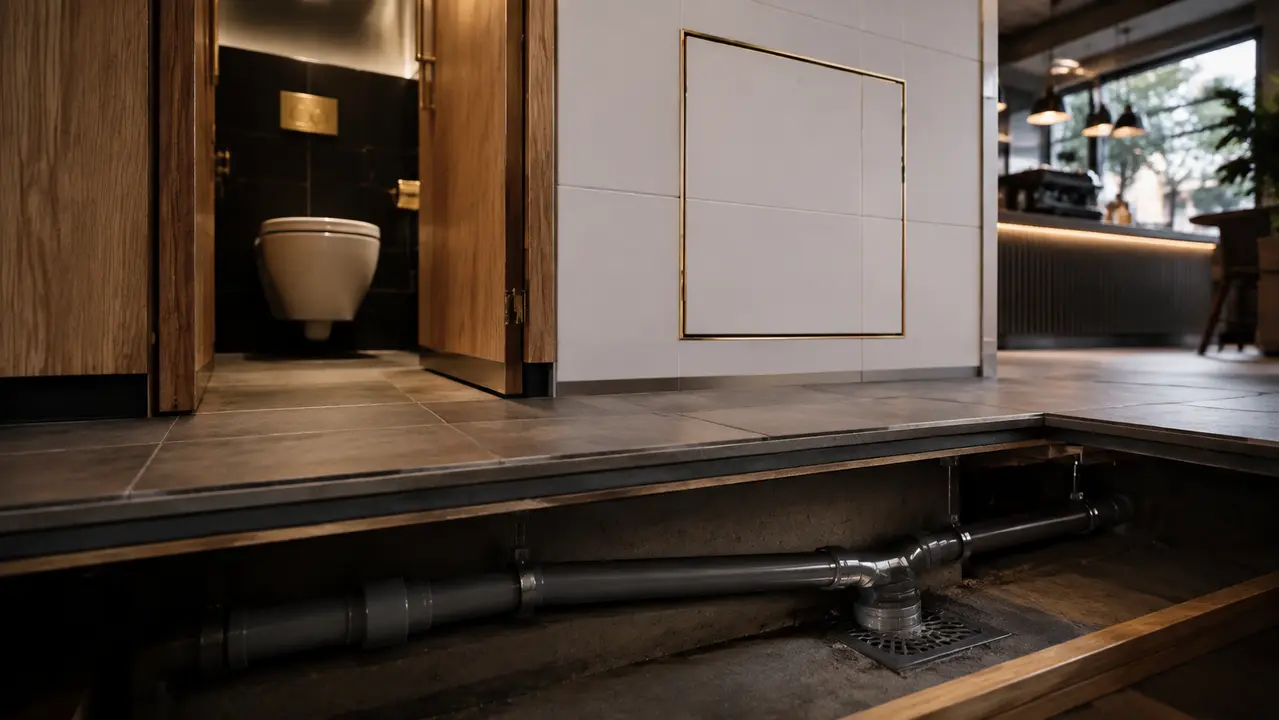

שירותים: כשהגרביטציה לא משתפת פעולה

מיקום השירותים נקבע לפי מערכת הגרביטציה של המבנה, לא לפי התוכנית האדריכלית. זה סדר העדיפויות ההנדסי הנכון, וזה מה שמונע התקנת משאבות ריסוק שפכים.

משאבת ריסוק היא פתרון לגיטימי כשאין ברירה הנדסית. היא גם רועשת, דורשת תחזוקה, ומהווה נקודת כשל יחידה. כשהיא נופלת, השירותים סגורים.

כשגובה הריצוף לא מאפשר שיפוע תקני לקו ארבעה צול, יש שני כיוונים. יצירת במה או מדרגה תכנונית שמעלה את מפלס תא השירותים, או מעבר בתקרת הקומה שמתחת. השני דורש אישור קונסטרוקטור ואישור בעלי הנכס, ולא תמיד מקבלים אותו.

ופתחי ביקורת. הם חייבים להיות סמויים מהעין אבל נגישים, כדי שפתיחת סתימה עתידית לא תדרוש שבירת קיר מחופה.

סדר הפעולות שמונע עבודה כפולה

הסדר הכרונולוגי באתר הוא לא עניין של העדפה. הוא מה שקובע אם עובדים פעם אחת או פעמיים על אותו מטר.

מתחילים בבדיקת היתכנות ומדידות לייזר מדויקות של החלל, כי תוכנית שנשענת על מידות מהחוזה תיפגש עם המציאות בשלב הכי לא נוח. אחר כך נועלים תוכנית ציוד סופית ואוספים דפי מפרט מכל הספקים. משם עוברים לתוכנית תיאום מערכות, סופר-אימפוזיציה שמניחה את כל המערכות זו על זו ומגלה התנגשויות בין תעלת מיזוג לצינור ניקוז לפני שהן קורות בשטח.

רק אז מסמנים נקודות על הבטון ומבצעים חציבות מבוקרות, פורסים אינסטלציה וניקוזים ומשחילים קווי חשמל, מבצעים בדיקות לחץ ואיטום והצפה, ורק בסוף מבטנים, ממלאים, יוצקים מדה מתפלסת ומרצפים.

הסנכרון בין השלבים האלה מוכתב ומובל על ידי מומחי ניהול פרויקט בית קפה מחברת א.א.י הנדסה, שמוודאים ששום מערכת לא נסגרת לפני שעברה בדיקות קבלה קפדניות. עבודה עם קבלני משנה קבועים שאנחנו מכירים שנים מאפשרת לנו לסנכרן את השלבים האלה בלי חורים בלוח הזמנים.

צ'ק-ליסט: רגע לפני שסוגרים את הרצפה

זו הנקודה שבה אנחנו הכי קפדניים, כי אחריה כל בדיקה עולה פי עשרה.

בדיקת לחץ בצנרת מים נעשית במנומטר, לחץ של שישה עד שמונה בר למשך 24 שעות לפחות. ירידה בלחץ מעידה על דליפה באביזרי הלחיצה, ועדיף לגלות אותה עכשיו.

בדיקת הצפה בניקוזים היא שפיכת כמויות מים גדולות לכל נקז ואימות מהירות הפינוי, בלי עמידת מים בקו.

בחשמל מבצעים בדיקת בידוד במגר לקווי הכוח הראשיים, ומאמתים רציפות הארקה לכל נקודת קצה. תיעוד ציבורי של מקרי התחשמלות בסביבות עבודה עקב שקעים ומחברים פגומים מראה עד כמה נקודות הקצה האלה קריטיות בסביבה רטובה כמו בית קפה.

ואז מצלמים. כל קו תשתית ברצפה ובקירות, עם סרט מדידה בפריים, לפני הכיסוי. התיעוד הזה הוא מה שמונע קידוח בצינור מים בעוד שנה, כשמישהו יתקין מדף.

ארבע הטעויות היקרות ואיך נמנעים מהן

הראשונה היא שכפול. לוקחים תוכנית של בית קפה קודם שעבד מצוין, ומעתיקים אותה לנכס אחר עם ציוד אחר. הציוד השתנה, המידות השתנו, התוכנית לא.

השנייה היא חיסכון בקוטר צנרת הניקוז. שימוש בצנרת 40 או 50 מ"מ במקום 75 או 110 במאספים ראשיים חוסך סכום זניח בהקמה ומייצר סתימות חוזרות לאורך כל חיי העסק.

השלישית היא איטום. אזורים רטובים מתחת לדלפקים ולמדיחים נראים סגורים, ובפועל שם מתרחשות הנזילות שמחלחלות לקומה שמתחת ומגיעות לתביעות.

הרביעית היא עבודה בלי גורם הנדסי מתאם. קבלן החשמל וקבלן האינסטלציה שנפגשים לראשונה באתר יגלו את ההתנגשות בין תעלת החשמל לקו הניקוז אחרי שכל אחד מהם כבר ביצע.

ההבדל בין בית קפה שפועל ביציבות שנים לבין עסק שמתמודד עם ריחות ביוב, קפיצות בלוח החשמל והשבתות חוזרות הוא כמעט תמיד איכות התשתית, לא איכות הגמרים. אנחנו לוקחים אחריות מלאה כלפי הלקוחות שלנו על כל תקלה או ליקוי שמתגלה, גם אחרי מסירת הפרויקט, וכדי להבטיח יישום מדויק של התוכניות בלי סטיות, חשוב שהפרויקט יבוצע ויפוקח על ידי קבלן ביצוע מנוסה שמכיר את מורכבות התשתיות בענף המזון המסחרי. זה הסטנדרט החדש שאנחנו מביאים לכל אתר, מהשלד ועד המסירה.

כמה זמן לוקחת בדיקת היתכנות הנדסית לנכס

בדרך כלל סיור בשטח עם בדיקת גובה תקרה, מיקום פירים ותוואי ביוב נמשך שעה עד שעתיים. חוות דעת כתובה עם המלצה מסודרת מתקבלת תוך יום עד יומיים לאחר הסיור.

האם אפשר לחסוך בעלות תשתיות בלי לפגוע בתפקוד

כן, אבל לא דרך הקטנת קוטרי צנרת או ויתור על ברזי ניתוק. החיסכון האמיתי מגיע מתכנון מוקדם שמונע חציבות חוזרות, ומהתאמת רמת הציוד לצרכי בית הקפה בפועל במקום התקנת עודף מיותר.

מה עושים אם התברר שאין תקרה מספיק גבוהה לנידוף

בודקים אפשרות למעבר תקרה בפיר קיים או במסלול חלופי דרך חלל טכני סמוך. אם אין פתרון הנדסי סביר, עדיף לגלות זאת לפני החתימה על השכירות ולא לאחר תשלום דמי קדימות.

מי אחראי אם מתגלה נזילה חצי שנה אחרי הפתיחה

כשהתכנון והביצוע נעשים תחת גורם הנדסי אחד שמתאם בין הקבלנים, האחריות ברורה ואינה מתפזרת בין ספקים שונים. זו הסיבה שחשוב לעבוד עם קבלן ביצוע אחד שמלווה את הפרויקט גם אחרי המסירה.

תשתיות בית קפה נבנות פעם אחת בלבד בסטנדרט הנכון, כי כל תיקון אחרי הריצוף עולה הרבה יותר מהתכנון המקורי. בדיקת היתכנות לפני חתימת שכירות, תוכנית ציוד נעולה, ותיאום מלא בין חשמל, אינסטלציה וניקוז הם מה שמפריד בין בית קפה שפועל ביציבות שנים לבין עסק שמתמודד עם תקלות חוזרות. אם אתם בשלב תכנון או כבר מחזיקים בנכס, השאירו פרטים באתר א.א.י הנדסה או התקשרו למספר 03-5336003 לבדיקת הפרויקט שלכם.
